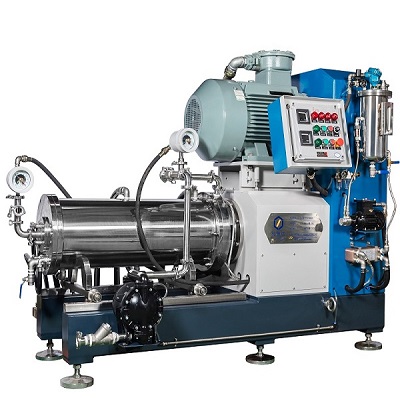

偏心研磨盤設計，物料在研磨腔內更有效與介質碰撞、剪切、無研磨死角，超大出料面積分離系統，特別適合中低粘度，細度在10μm左右物料大批量研磨，研磨細度2～10μm。

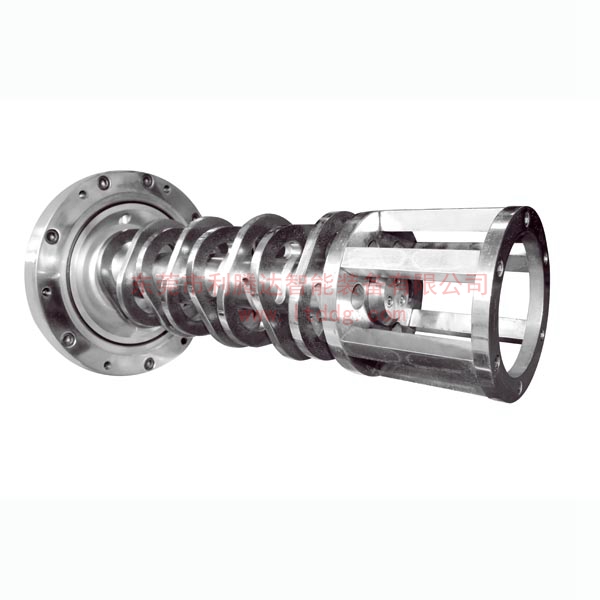

⊙ 本機共裝串聯多個耐磨抗腐蝕三角偏心分散盤（分散盤材質可選金屬及非金屬）,研磨細度15μm ~500nm；
⊙ 管式縫隙分離器，出料面積大，出料暢通，便于清洗、更換；
⊙ 集裝式進口雙端面機械密封，運行可靠，容易裝拆，便于維修；
⊙ 研磨筒體及筒體端蓋均有冷卻，冷卻效果明顯，保證物料有效研磨；
⊙ 在多個分散盤的強力作用下研磨效率非常高，效率是傳統機器2倍以上；
⊙ 可以根據不同大小研磨珠，選擇不同的出料篩網間隙，可以用于亞微米級研磨；
⊙ 研磨腔體材質可以選擇碳化鎢、聚氨脂、氧化鋯、碳化硅等等，適合不同客戶需求。
涂料、油墨、水性色漿、凹版油墨、紙用碳酸鈣、有色金屬、礦物顏料、農藥懸浮劑……
技術參數
TECHNICAL PARAMETER
凈容量 | 30L |
分離器形式 | 靜態篩網 |
分離器間隙 | 0.5mm |
冷卻水流量 | 約960L/H |
冷卻水溫度 | 8-25℃ |
冷卻水壓力 | 0.4mpa |
冷卻水進出水口 | 6分 |
進料口壓力表 | 防爆型0-0.6mpa（可調節） |
出料口溫度表 | 防爆型0-100℃（可調節） |
研磨介質大小 | 1.0-2.0mm（可選） |
研磨介質重量 | 75kg |
重量 | 1150kg |
外形尺寸 | 1400×900×1850 |
顏色 | 顏色以實際生產為準 |
2.進料形式
物料泵浦型號 | 1吋英格索蘭氣動隔膜泵浦 |
3.電器驅動部分 | |
電壓 | 380V-50Hz |
主電機 | 30KW 4極防爆電機 |
主軸轉速、線速度 | 766rpm、8.4m/s |
驅動 | 皮帶輪，傳送線速度 |
軸承 | 日本進口SKF |
防爆等級 | IP55級 |
控制系統 | 按鍵（防爆） |
保護裝置 | 接點式壓力感應保護裝置，桶內因阻塞等異常接點式壓力感應保護裝置，桶內因阻塞等異常狀況下發生壓力過高的情時，主機停機；如機械軸封或軸封片泄露；循環壓力感應保護，如機械軸封或冷卻循環管阻塞，主機自動關機；溫度感應保護，桶內溫度過高，主機自動關機。，造成卻吊桶內無冷卻液，主機自動關機 |
4.機械密封部分
機械形式 | 德國（博格曼）雙端面機械密封 |
機密壓力 | 0.4mpa |
機封密封圈 | 防腐蝕全氟密封圈 |
機械密封圈材質 | 氟膠加特氟龍（耐溶劑、耐腐蝕） |
密封液 | 添加與物料相溶密封冷卻液 |
5.耐磨件配置 | |
內筒體材質 | 耐磨不銹合金鋼 |
研磨盤材質 | 耐磨合金鋼 |
分離器材質 | 耐磨不銹鋼 |
外筒體與筒體端蓋 | SUS304不銹鋼 |
型號 | 凈容積（L） | 馬達（KW） | 磨介 | 生產能力（L/h） | 外形尺寸 | 重量（KG） |
LTD30P | 30 | 30 | 0.4~2.0 | 100~700 | 1400*900*1850 | 1150 |
